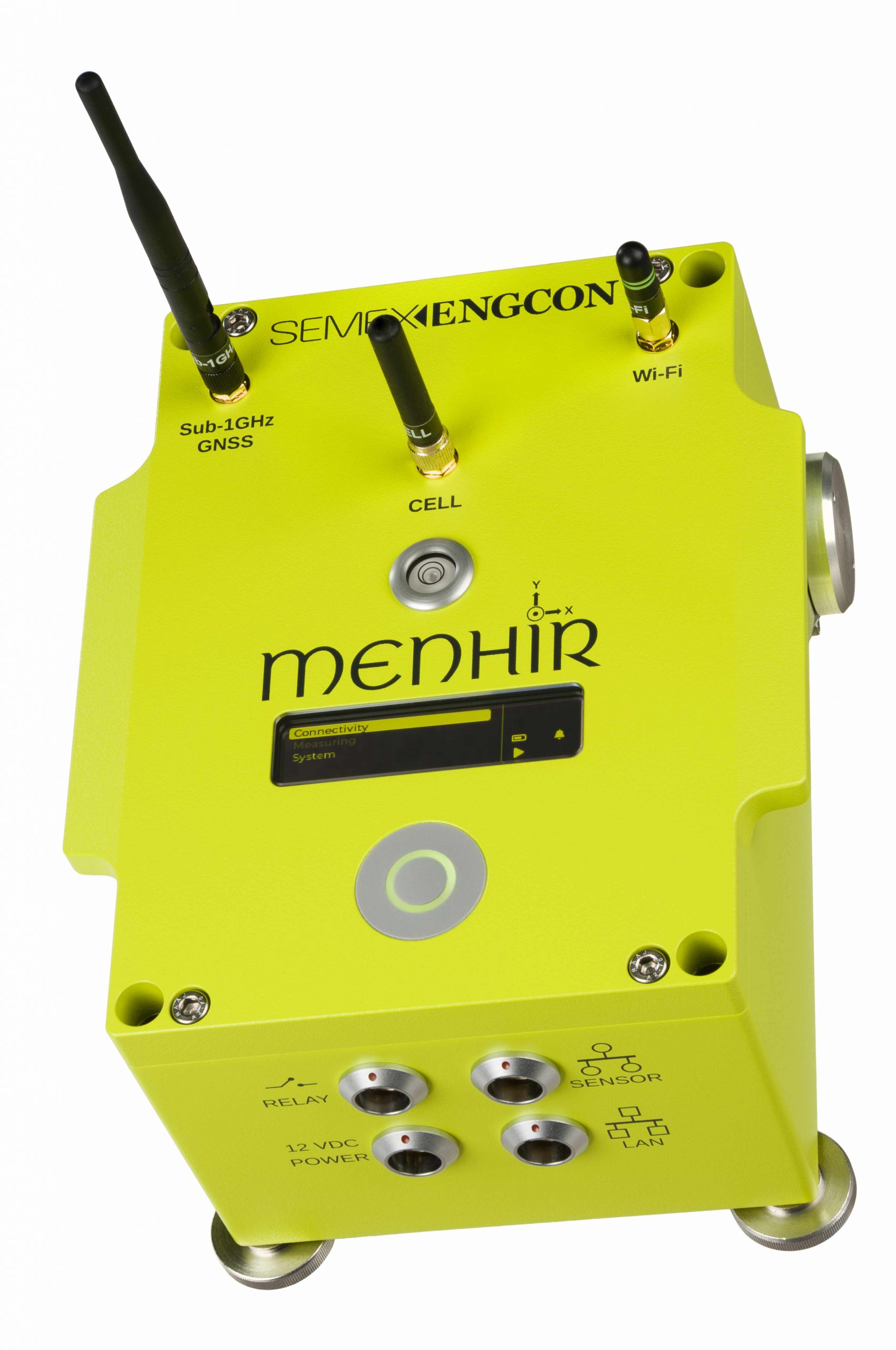

Diese Version steht ganz unter dem Zeichen der neuen Version des Erschütterungsmessgeräts Menhir der Firma Semex Engcon GmbH.
Im Hintergrund haben wir einiges überarbeitet und in enger Zusammenarbeit mit Semex EngCon neu durchdacht.
Bei Erschütterungsmessgeräten wurden die Zuordnungen der Daten vor Version 5.2.0 zwischen Gerätemessstellen und Messstellen gemacht. Im Hintergrund wurden damit alle Datenströme oder Kanäle wie z.B. Peak-Daten oder auch Events eines Geräts einer Messstelle zugeordnet und konnte dann dort angezeigt und ausgewertet werden.
Zuordnungen auf Ebene der Messstellen bisher:
Das Prinzip von Zuordnungen ist vor allem im Falle eines Gerätetauschs hilfreich. Die Messstelle in SEDRIX Smart Data Center muss dann für das neue Gerät nicht komplett neu eingerichtet werden, sondern die Zuordnung zum alten Gerät wird beendet und eine weitere Zuordnung zum neuen Austauschgerät erstellt.
Nachteile des bisherigen Konzepts:
- Zu einem Zeitpunkt konnte man immer nur ein Gerät zuweisen.
- Es wurden implizit immer alle Daten einer Gerätemessstelle zugeordnet, obwohl möglicherweise nur bestimmte Kanäle ausgewertet wurden.
- Es gibt keine Unterstützung für die neue Menhir-Plattform, bei der Intervalldaten flexibler konfiguriert werden können.
Ab SEDRIX 5.2.0 wurde das Konzept der Zuordnungen überarbeitet.
Prinzipiell werden nun Kanäle direkt zugeordnet:
Das hat folgende Vorteile:
- Es können Daten mehrerer Geräte gemeinsam in einer Messstelle ausgewertet und verglichen werden.
- Es werden nur die Kanäle zugeordnet, die auch verwendet werden.
- Es ist klarer sichtbar, welche Daten bei der Messstelle zur Verfügung stehen
- Die Auswertungen können flexibler konfiguriert werden, weil Kanäle einzeln ausgewählt werden können. Beispielsweise können die Peaks mehrerer Geräte in einem Diagramm miteinander verglichen werden.
Version 5.2.0
12.06.2023
Neue Features
- Unterstützung der neuen Version des Erschütterungsmessgeräts Menhir
- Einer Erschütterungsmessstelle können nun mehrere Geräte zugeordnet wären. Damit sind gemeinsame Event-Tabellen oder vergleichende Diagramme möglich
- In der Event-Tabelle kann nun eine zusätzliche Spalte „Quelle“ eingeblendet werden. Dies ist dann erforderlich, wenn Events mehrerer Geräte in einer Tabelle angezeigt werden sollen.
- Beim Duplizieren von Erschütterungsmessstellen kann nun die Datenquelle – also das Gerät getauscht werden.
- In Berichten können nun auch Auswertungsansichten einzelner Messstellen hinzugefügt werden
Geänderte Funktionen
- Das System der Zuordnungen bei Erschütterungsmessstellen wurde komplett überarbeitet und bietet nun mehr Möglichkeiten als vorher. Es werden nur noch die Daten zugeordnet, die auch wirklich benötigt werden. Da eine Zuordnung nun auf Ebene von Kanälen erfolgt und nicht mehr auf Ebene der Gerätemessstellen, müssen nun mehr Zuordnungen angelegt werden. Dies geschieht aber auf einfache Weise, indem man mehrere Kanäle in einem Schritt zuweisen kann.
- Bei den Auswertungen können Kanäle nach Typ (wie z.B. Peak, Vektorsumme) gewählt werden, oder aber auch einzeln. So ist es nun möglich beispielsweise die Peak-Intervalldaten der z-Achse mehrerer Geräte in einem Diagramm vergleichend darzustellen.
- Standardmäßig werden alle Kanäle eines Diagramms in einem Diagramm angezeigt, es ist aber auch möglich bis zu 10 Kanäle untereinander anzuzeigen.
- Der Name des Menhir-Messgeräts wird nun jedes Mal beim Datenimport in SEDRIX übernommen und kann daher in SEDRIX nicht mehr verändert werden. Damit ist sichergestellt, dass der Name zwischen Weboberfläche des Menhirs und in SEDRIX Smart Data Center nicht mehr abweicht.
